| 型號代號 | HEP-15、HEP-16、HEP-17、HEP-17PTM |
|---|---|
| 驅動形式 | 直行程、單作用 |
| 氣源壓力 | 0.14~0.16Mpa 0.17~0.5Mpa |
| 輸入信號 | 4-20mA |
| 氣管接頭 | Rc1/4 |
| 電纜接頭 | G1/2(M20*1.5、NPT1/2) |
| 防護等級 | IP65 |
| 防爆標志 | ExdII CT6Gb、ExiaII CT6Ga |

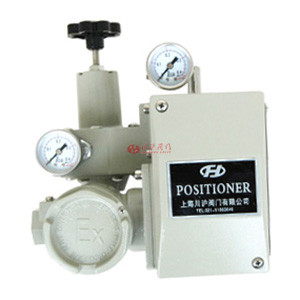

HEP型閥門定位器是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號，而且具有閥門定位功能，即克服閥桿摩擦力，抵消被調價質壓力變化而引起的不平衡力，從而使閥門開度對應于調節裝置出的控制信號，實現正確定位。由于本定位器具有防爆結構。
特點

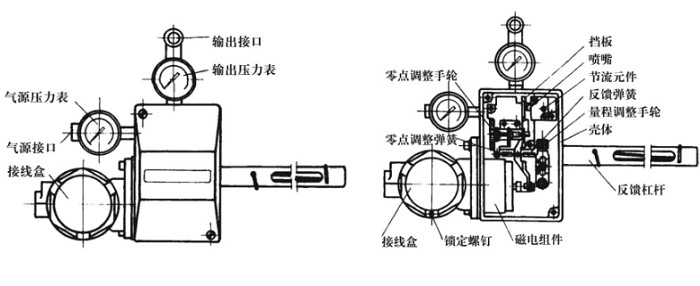

HEP型閥門結構緊湊，精密可靠 本產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和先進的噴朔工藝處理.生產制造標志永久性等，具備了良好的防腐性能。
1、引進國外先進技術，具有可靠性高、體積小、重量輕等特點。
2、磁電組件部份采用新型動圈結構，可靠、穩定、線性好。
3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。
4、量程、零點調整鈕采用手輪式，調整方便、并帶有鎖定裝置。
5、配有與各類型執行機構相配的安裝板及附件，故安裝容易、調整方便。
6、防爆性能：本安型防爆等級iaⅡCT5隔爆型防爆等級dⅡCT6
| 精度 | 小于全行程±1% |
| 回差 | 小于全行程1% |
| 死區 | 小于全行程0.4% |
| 特性 | 線性（可改變成快開、等百分比特性） |
| 氣源壓力 | 0.14~0.16Mpa 0.17~0.5Mpa |
| 大流量 | 140NL/min（當氣源壓力在0.14Mpa時） |
| 耗氣量 | 5NL/min（當氣源壓力在0.14MPa時） |
| 環境溫度 | -40℃~+80℃ |
| 環境濕度 | 10~90%RH |
| 大行程速度 | 4mm/秒（配ZH含-22執行機構時） |
| 輸入阻抗 | 250（4~20mADC） |
| 電氣連接 | G1/2螺紋 |
| 氣管連接 | 卡套式氣管接頭（6或8鋼管） |
| 重量 | 3.5kg |

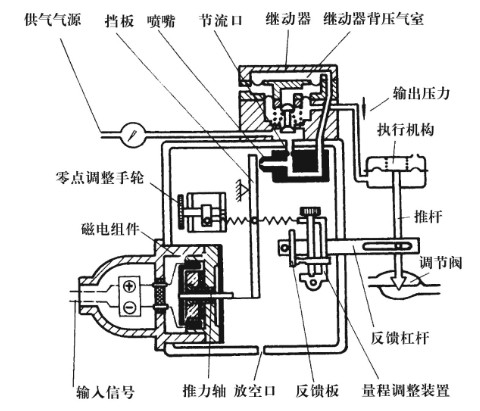

HEP定位器的工作是基于力平衡原理，如圖所示。在定位器處于穩定狀態時，其反饋回路與力平衡系統處于平衡狀態。當輸入信號、閥桿摩擦力或流體作用力發生變化，磁電組件的作用力與因閥桿位置變化引起反饋回路產生的作用力就處于不平衡狀態，定位器調節執行機構氣室壓力，其結果使反饋回路又處于平衡狀態，閥桿停留在新的位置又與定位器輸入信號相對應。

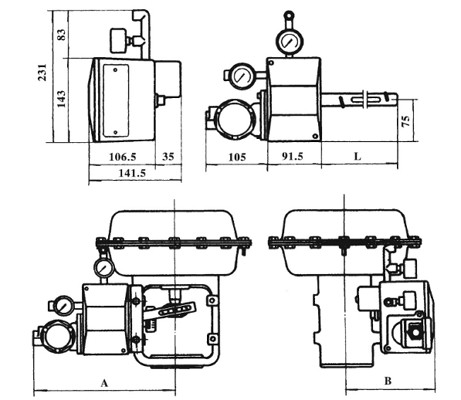

| 執行器型號 | 行程 | A | B | L |
| ZHA\B-22 | 16 | 280 | 149 | 131(短反饋桿) |
| ZHA\B-23 | 25 | 280 | 149 | |
| ZHA\B-34 | 40 | 292.5 | 151.5 | 196(長反饋桿) |
| ZHA\B-45 | 60 | 317.5 | 169 |
